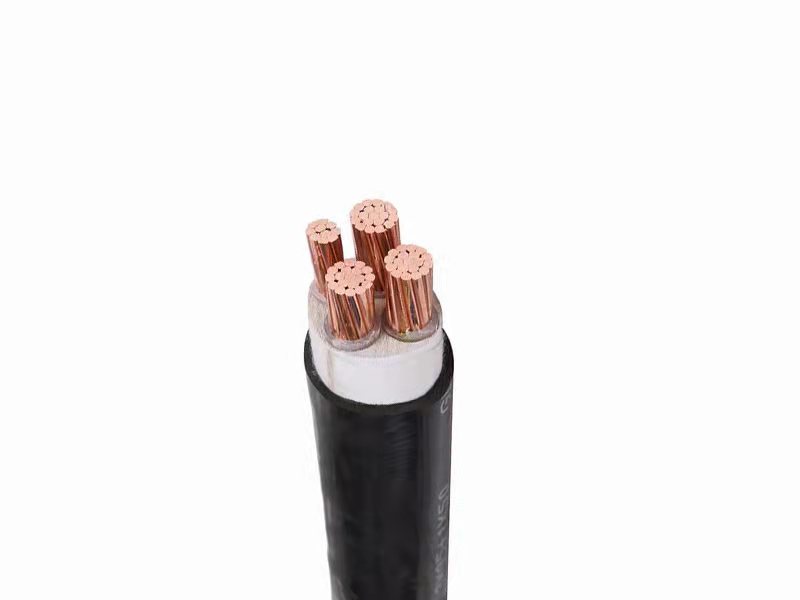

低压电力电缆

低压电力电缆选择导线截面积必须同时考虑四个条件:经济电流密度、安全载流量、电压损失和机械强度。计算时以一个为主,同时验算其他三个条件合格。
产品编号
0001
没有此类产品
我要询价
联系我们
产品描述

低压电力电缆选择导线截面积必须同时考虑四个条件:经济电流密度、安全载流量、电压损失和机械强度。计算时以一个为主,同时验算其他三个条件合格。
1)高低压输配电线路按经济电流密度选择,使电能损失和资金投入在合理范围。
2)近距离负荷主要按发热条件(安全载流量)选择导线截面,发热的温度要在合理范围。
3)大电流负荷和低压动力线主要按电压损失条件选择导线截面,要保证到负荷点的电压在合格范围。
4)大档距和小负荷还要根据导线受力情况,考虑机械强度问题,要保证导线能承受拉力。
经济电流密度和电压损失都和导线的长度有关,即同样的截面积,同样的电流,线路越长,电能损失和电压就越大,比如50KW50米距离,50mm²铜线,电压损失是2V,电能损失是0。
4KW;如果是100米,电压损失是4V,电能损失是1。6KW;如果是400米,电压损失是8V,电能损失是3。2KW;
载流量和导线的截面积有关,截面积越大,单位载流量越小,比如1m²铜线载流量是18A,10mm²铜线载流量是80A,100mm²铜线载流量是320A等等,
经济电流密度
计算比较复杂,一般是直接采用国家标准:
3000及以下 3000—500 5000以上
裸铜线 3。
0A/ mm² 2。25 A/ mm² 1。75 A/ mm²
裸铝线 1。65 A/ mm² 1。15 A/ mm² 0。9 A/ mm²
铜电缆 2。5 A/ mm² 2。25 A/ mm² 2。0 A/ mm²
铝电缆 1。
92 A/ mm² 1。73 A/ mm² 1。54 A/ mm²
导线的安全载流量
为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是:铜线选5~8A/mm²;铝线选3~5A/mm²。
机械强度(农村的要求)
导线种类 10KV 1KV以下
铝绞线 35 25
钢芯铝绞线 25 25
铜线 16 16或¢3。2mm
电压损失百分数和导线截面积选择简易计算公式
△U=PL/CS S=PL/C△U
△U——电压损失百分数
P——输送的有功功率(Kw)
L——输送的距离(m)
C——常数,铝线单相8。
3,铝线三相四线46;铜线单相12。8,铜线三相四线77
S——导线截面(mm²)。
